SH816是一种双音25 曲多功能彩灯控制专用集成电路,采用大规模CMOS 工艺制作, 内存1536 个音符, 25 首世界名曲、复合双重音、钢琴声音、其音质优美动听。

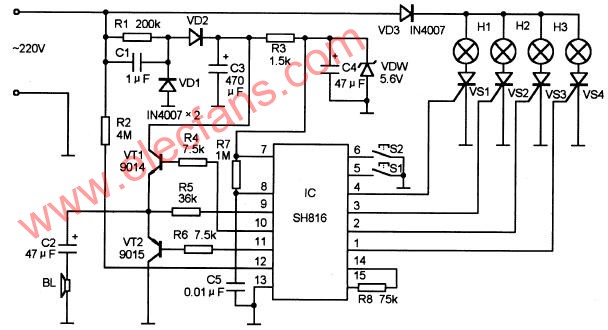

由SH816 IC构成的双音彩灯控制电路原理
