interwetten与威廉的赔率体系 声音乐门铃是采用专用的模拟声音乐IC,它与普通音乐IC一样,也是典型的CMOS电路.它内存若干个音符,当门铃受到触发时,内存模拟声信号即被读出.用于门铃的常用模拟声响有"叮冬"和"叮当"等种.

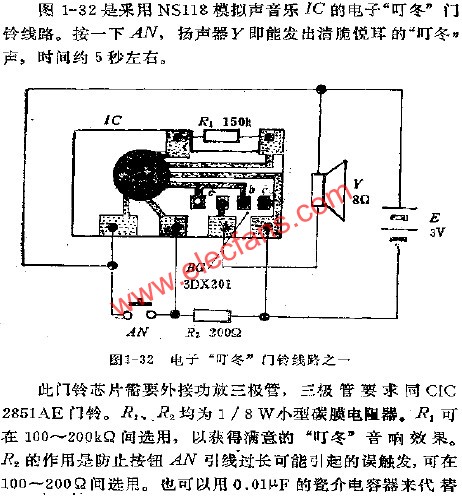

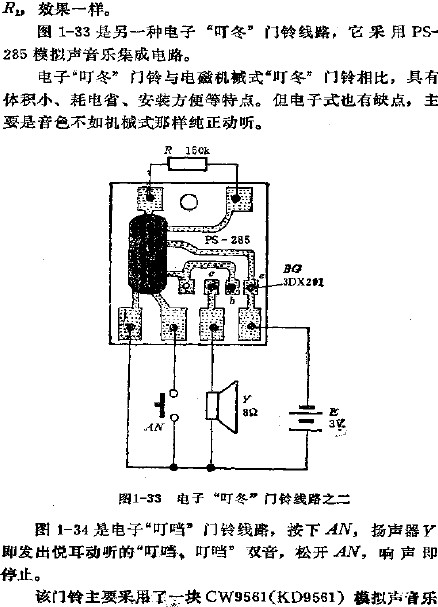

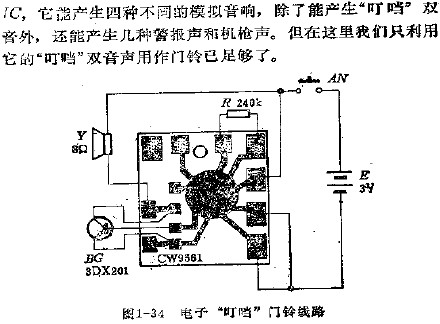

模拟声音乐门铃电路图3例
- 音乐门铃(17544)
