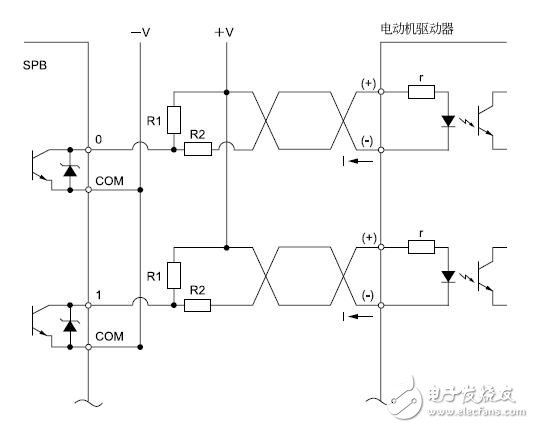

脉冲输出功能的概述：基本单元的晶体管输出第0位和第1位，通常不仅具有外部输出功能，还具有脉冲输出功能，有关脉冲输出部分的连接
1、脉冲输出部分进行脉冲串输出。需要向电动机驱动器发出其他控制信号时，请使用SPB的输入输出。
2、脉冲输出部分请连接到7mA以上100mA以下的负荷。如果负荷过轻时，请装上上拉电阻，使输出晶体管上能有足够的电流。需要高速响应H 寸大约需要100mA的电流。
3、脉冲输出部分的输出晶体管fOFF B t，表示没输出脉冲。
4、方向信号输出部分的输出晶体iOFFR t，表示正在输出反转脉冲（ CCW）。
5、在DC12~24V 的电源上使用输入电压为5V 的电动机驱动器H 时，必须在驱动器侧连接外接的电流限制电阻。
