1、简易防火报警器
一、简易防火报警器概述
如果把本装置防在仓库等容易着火的地方，当有明火出现时，报警器报警，当明火消失时，报警器停止报警。

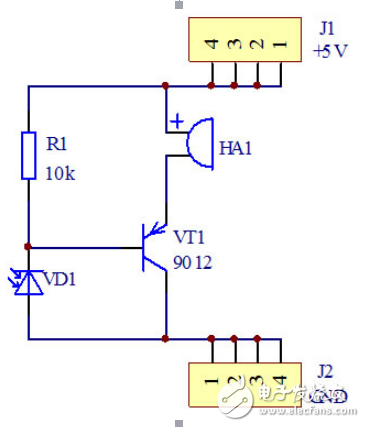

二、简易防火报警器电路原理图
三、简易防火报警器电路分析
电阻R1和红外接收二极管VD1串联，构成串联分压电路，信号从VD1的负极输出，送到三极管VT1的基极。三极管起到开关作用，控制蜂鸣器是否发声。
当接通5V电源电压时，红外二极管因为没有接收到红外线，所以处于反向截止状态，从VD1的负极输出的电压为高电平，送到三极管VT1的基极，使得三极管处于截止，蜂鸣器不响。
当用打火机打火（interwetten与威廉的赔率体系 出现火情），红外二极管接收到红外线，处于导通状态，从VD1的负极输出的电压为低电平，送到三极管VT1的基极，使得三极管处于导通状态，蜂鸣器发声。
