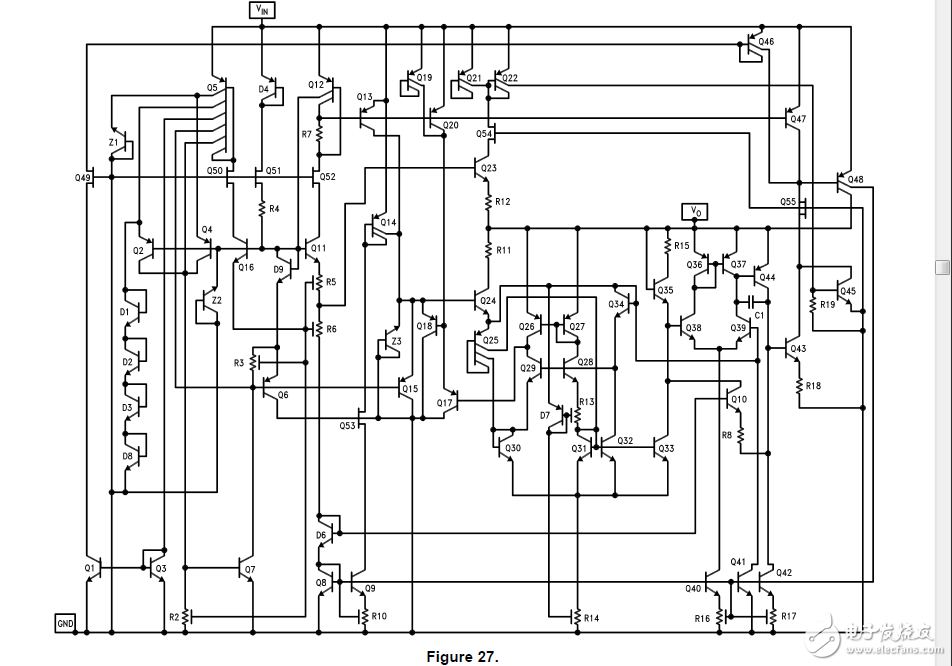

LM2936的超低静态电流LDO稳压器

　　应用程序的信息

　　不像其他的PNP型低压差稳压器，LM2936仍然全面运作40V。由于功率可用包的耗散特性，不能保证所有组合的全部输出电流。

　　环境温度和输入电压。作为一个例子，考虑一个LM2936Z–5在25°C运行环境。使用公式给出的最大允许耗散功率（1），我们发现，在°PDMAX = 641兆瓦25 C.包括静态电流对总功耗的最小贡献，最大输入电压。（同时还提供50 mA输出电流）是17.3v。LM2936Z–5将进入热关机如果试图提供完整的输出与输入电压电流超过17.3v。同样，在40V的输入和25°C环境的LM2936Z–5可以提供最大18 mA。在环境温度较高的情况下，前面例子中计算的电压和电流。将下降。例如，在125°C LM2936Z–5只能消耗128兆瓦的最大环境，限制输入电压7.34v为50 mA负载，或为40V的输入输出电流3.5毫安。结到环境的热阻θJA评级有两个不同的部分组成：结点到外壳的额定阻力θJC；和外壳到环境的热阻评级θ约的关系定义为：θJθJC +θ

　　对于SOIC - 8和烤瓷表面贴装封装的θJA等级可以通过使用铜安装的改印刷电路板上的热传导通路，用来从包中提取热量。在采用SOIC - 8封装的四个接地引脚热连接到背面的模具。添加大约0.04平方英寸的2盎司铜垫区这四个引脚将提高θJA评大约110°C / W。如果这个额外的垫是直接放置在包下，不应该有任何。对板密度的影响。

　　在PFM封装，接地片热连接到模具的背面。增加1平方英寸的2盎司铜垫地区直属地面标签将提高θJA评级约50°C / W。虽然LM2936具有内置热关机点通常160°C，这是打算作为一个安全特征只。应避免靠近热关闭温度的连续操作，因为它可能有一个对设备寿命的负面影响。

　　虽然LM2936保持调节至60V，它不会承受40V以上短路由于安全内部PNP装置的操作区域限制。以上是60V的LM2936将打破对调节器和可能负载的灾难性影响。不要在一个设计中使用这个设备。输入工作电压超过40V，或者瞬态可能超过60V。
