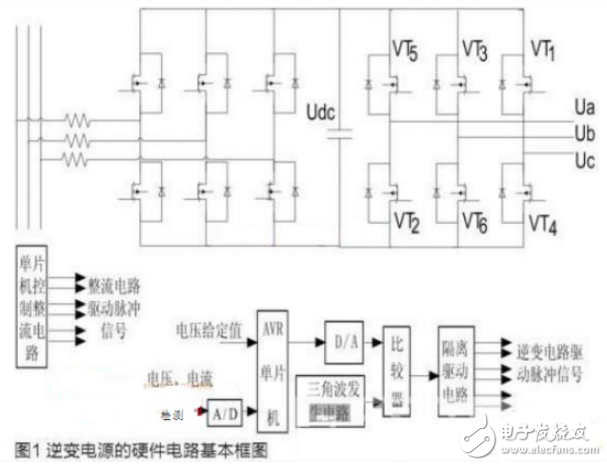

逆变电源是不间断电源、静止航空电源、新能源发电威廉希尔官方网站 等许多设备的关键部件。许多场合都要求逆变器能输出失真度小的正弦波，因而消除谐波是逆变电源的基本要求之一。笔者拟采用单片机作为控制器，脉冲信号产生采用消谐PWM法，详细介绍其硬件、软件实现过程。
消谐PWM控制
采用PWM控制威廉希尔官方网站 的主要目的之一是为了解决逆变电源输出的谐波问题，高频PWM控制不仅可以有效地减小输出电压的谐波含量，而且可以方便地调节输出电压的大小。消谐控制的基本思想是：以PWM脉冲波形的切换点相位作为未知数，通过PWM脉冲的傅里叶级数分析，获得输出电压的基波分量和各次谐波分量的表达式，然后根据基波和各次谐波幅值的要求建立一个与未知数个数相等的方程组，通过求解方程组，获得各个脉冲的切换时刻，并按该时刻实施控制，则输出电压的基波和各次谐波幅值将会是期望值。一般情况下，总是令基波幅值为一个期望的非零值，而令各次谐波的大小为零，这样经过消谐PWM控制方程的逆变器将不含指定的低阶谐波值。
系统软件
逆变电源的控制软件由主程序、定时器中断服务程序、外部中断服务程序三个部分组成。主程序用来初始化单片机的工作方式，从I/O口读入逆变电源期望输出频率给定值的编码，当给定输出频率发生变化时，其编码值会随之变化，此时修改频率变化标志，并在定时器中断服务程序按新的消谐PWM开关切换数据进行定时控制，实现驱动信号的切换。定时器中断服务程序主要完成对开关切换数据的定时控制，输出相应的开关管驱动信号，实现消谐PWM控制。外部中断服务程序主要实现逆变电源的故障保护功能，当故障中断请求发生时，单片机及时响应中断，在确认有故障发生时，封锁驱动信号，并输出故障代码。
