TIAWR1243汽车77和79GHz FMCW收发器解决方案

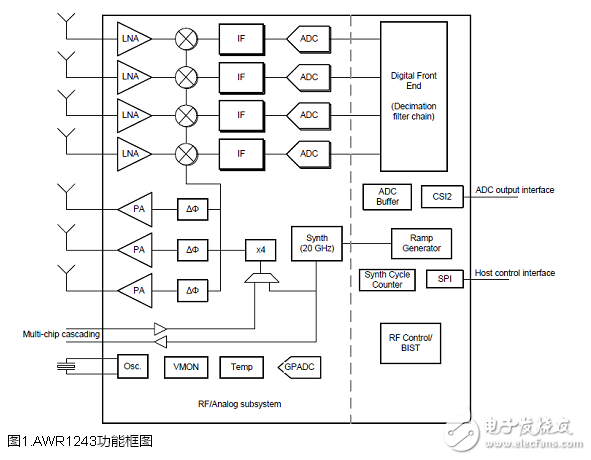

TI公司的AWR1243是单片77GHz和79GHz频率调制连续波（FMCW）收发器，具有基于分数N PLL的超精密啁啾引擎，简化了汽车雷达传感器在76-81GHz的实现方案。采用低功耗45nm RFCMOS工艺，单片实现了内置PLL和A2D转换器的3TX，4RX系统.TX发送功率12dBm，RX噪音15dB （76-77GHz）， 16dB（77-81GHz），1MHz时的相位噪音–94 dBc/Hz （76-77 GHz），–91 dBc/Hz （77 - 81 GHz），内置了校准和自测试等功能。主要用在自动高速公路驾驶，自动紧急刹车和自适应巡航控制。本文介绍了AWR1243主要特性，功能框图，短中远距离雷达框图，参考电路，以及AWR1443 BoosterPack™评估板主要特性，框图，电路图，材料清单和PCB设计图。
The AWR1243 device is an integrated single-chip FMCW transceiver capable of operation in the 76- to 81-GHz band. The device enables unprecedented levels of integration in an extremely small form factor. AWR1243 is an ideal solution for low power， self-monitored， ultra-accurate radar systems in the automotive space.
