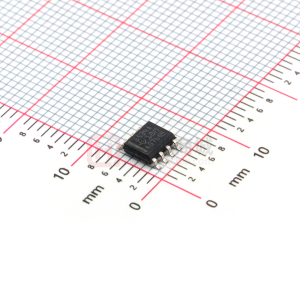

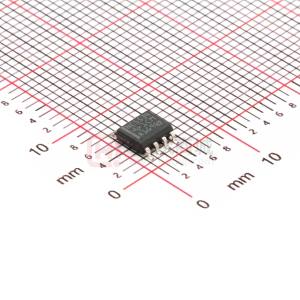

NE5534，NE5534A，SA5534和SA5534A器件是高性能运算放大器，具有出色的直流和交流特性。其中一些功能包括极低的噪声，高输出驱动能力，高单位增益和最大输出摆幅带宽，低失真和高压摆率。
这些运算放大器在内部进行补偿增益等于或大于三。通过在COMP和COMP /BAL之间使用外部补偿电容，可以获得各种应用的频率响应优化。这些器件具有输入保护二极管，输出短路保护和偏移电压归零功能，可使用BALANCE和COMP /BAL引脚。
对于NE5534A和SA5534A器件，指定了最大限制等效输入噪声电压。
| Number of Channels (#) |
| Total Supply Voltage (Min) (+5V=5, +/-5V=10) |
| Total Supply Voltage (Max) (+5V=5, +/-5V=10) |
| GBW (Typ) (MHz) |
| Slew Rate (Typ) (V/us) |
| Rail-to-Rail |
| Vos (Offset Voltage @ 25C) (Max) (mV) |
| Iq per channel (Typ) (mA) |
| Vn at 1kHz (Typ) (nV/rtHz) |
| Features |
| THD + N @ 1 kHz (Typ) (%) |
| Rating |
| Operating Temperature Range (C) |
| Package Group |
| Output Current (Typ) (mA) |
| Package Size: mm2:W x L (PKG) |
| Architecture |
| CMRR (Typ) (dB) |
| Input Bias Current (Max) (pA) |
| NE5534 | NE5532 | NE5532A | NE5534A | SA5532 | SA5534A |
|---|---|---|---|---|---|
| 1 | 2 | 2 | 1 | 2 | 1 |
| 10 | 10 | 10 | 10 | 10 | 10 |
| 30 | 30 | 30 | 30 | 30 | 30 |
| 10 | 10 | 10 | 10 | 10 | 10 |
| 13 | 9 | 9 | 13 | 9 | 13 |
| No | No | No | No | No | No |
| 4 | 4 | 4 | 4 | 4 | 4 |
| 4 | 4 | 4 | 4 | 4 | 4 |
| 4 | 5 | 5 | 3.5 | 5 | 3.5 |
| Decompensated | N/A | N/A | Decompensated | N/A | N/A |
| 0.002 | 0.002 | 0.002 | 0.002 | ||
| Catalog | Catalog | Catalog | Catalog | Catalog | Catalog |
| 0 to 70 | 0 to 70 | 0 to 70 | 0 to 70 | -40 to 85 | -40 to 85 |
| PDIP SOIC | PDIP SO SOIC | PDIP SO SOIC | PDIP SOIC | PDIP SOIC | PDIP SOIC |
| 38 | 38 | 38 | 38 | 38 | 38 |
| See datasheet (PDIP) 8SOIC: 29 mm2: 6 x 4.9(SOIC) | See datasheet (PDIP) 8SO: 48 mm2: 7.8 x 6.2(SO) 8SOIC: 29 mm2: 6 x 4.9(SOIC) | See datasheet (PDIP) 8SO: 48 mm2: 7.8 x 6.2(SO) 8SOIC: 29 mm2: 6 x 4.9(SOIC) | See datasheet (PDIP) 8SOIC: 29 mm2: 6 x 4.9(SOIC) | See datasheet (PDIP) 8SOIC: 29 mm2: 6 x 4.9(SOIC) | See datasheet (PDIP) 8SOIC: 29 mm2: 6 x 4.9(SOIC) |
| Bipolar | Bipolar | Bipolar | Bipolar | Bipolar | Bipolar |
| 100 | 100 | 100 | 100 | 100 | 100 |
| 1500000 | 800000 | 800000 | 1500000 | 800000 | 1500000 |
