SN65HVD05，SN75HVD05，SN65HVD06，SN75HVD06，SN65HVD07和SN75HVD07结合了三态差分线路驱动器和差分线路接收器。它们设计用于平衡数据传输，并与ANSI TIA /EIA-485-A和ISO 8482E标准兼容设备互操作。该驱动器旨在提供大于这些标准要求的差分输出电压，以提高噪声容限。驱动器和接收器分别具有高电平有效和低电平有效，可以外部连接在一起作为方向控制。
驱动器差分输出和接收器差分输入在内部连接形成差分输入/输出（I /O）总线端口，用于在驱动器禁用或未通电时为总线提供最小负载。这些器件具有宽正负共模电压范围，适用于派对线应用。
加载
| Supply Voltage(s) (Nom) (V) |
| No. of TX |
| No. of RX |
| Duplex |
| Signaling Rate (Max) (Mbps) |
| IEC 61000-4-2 Contact (+/- kV) |
| HBM ESD (kV) |
| Fault Protection (V) |
| Number of Nodes |
| Common Mode Range |
| ICC (Max) (mA) |
| Isolated |
| Rating |
| Operating Temperature Range (C) |
| Package Group |
| Approx. Price (US$) |
| SN65HVD06 | SN75HVD06 |
|---|---|
| 5 | 5 |
| 1 | 1 |
| 1 | 1 |
| Half | Half |
| 10 | 10 |
| N/A | N/A |
| 16 | 16 |
| -9 to 14 | -9 to 14 |
| 256 | 256 |
| -7 to 12 | -7 to 12 |
| 15 | 15 |
| No | No |
| Catalog | Catalog |
| -40 to 85 | 0 to 70 |
| PDIP SOIC | PDIP SOIC |
| 1.30 | 1ku | 1.30 | 1ku |
| 无样片 |

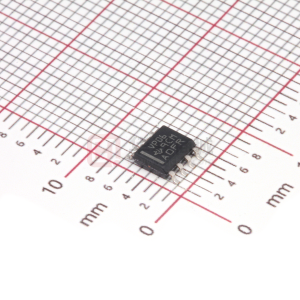

型号：SN65HVD06DR 封装：SOIC8_150MIL
品牌：TI 描述：类型：收发器 驱动器/接收器：1/1 数据速率：10Mbps 电源电压：4.5V~5.5V
金额：￥36.30000
