交错式ADC之间的带宽失配解决方案

交错式ADC之间的带宽失配应该是对于设计师而言最难解决的失配问题。 如图1所示，带宽失配具有增益和相位/频率分量。 这使得解决带宽失配问题变得更为困难，因为它含有两个来自其他失配参数的分量：增益和时序失配。
　　

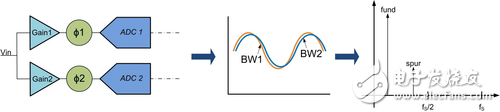

　　图1 带宽失配
　　然而，在带宽失配中，可在不同的频率下看到不同增益值。 此外，带宽具有时序分量，使不同频率下的信号通过每个转换器时具有不同的延迟。 最大程度降低带宽失配的最好办法，是极为出色地进行电路设计并完成布局布线实践，这样可以最大程度降低ADC之间的带宽失配。 ADC之间的匹配越好，则产生的杂散就越少。
　　由于增益和时序随频率变化而发生改变，任何试图校准误差的算法种类都极为复杂。 这样可能会过多地增加电路和面积开销，从而抵消校准的优势。 因此，正确的布局威廉希尔官方网站 有助于减少这类失配，并充分考虑到其他类型的失配（失调、增益和时序），对交错杂散也有很大的影响。
　　交错式ADC中有四个主要失配包括带宽失配、失调失配、增益失配与时序失配，而这些失配也有些许共同之处。 四个失配中有三个会在fS/2 ± fin的输出频谱中产生杂散。 轻易就能识别出失调失配杂散，因为只有它位于fS/2，并可十分方便地对其进行补偿。 增益、时序和带宽失配都会在输出频谱的fS/2 ± fin中产生杂散；因此，随之而来的问题是：如何识别它们各自的影响？ 图2以简单的图形方式指导如何从交错式ADC的不同失配中识别杂散来源。
　　

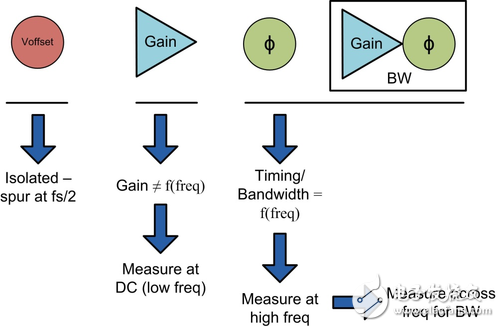

　　图2 交错式失配的相互关系
　　失调失配产生的杂散在fS/2处隔离。相对来说，它比较容易定位和识别。 如果只是考察增益失配，那么它就是一个低频（或直流）类型的失配。 可将带宽失配的增益分量与增益失配相分离，方法是在直流附近执行低频增益测量，然后在较高的频率处执行增益测量。 增益失配与频率无函数关系，而带宽失配的增益分量与频率呈函数关系。
　　对于时序失配，可以采用类似的方法。 在直流附近执行低频测量，然后在较高的频率下执行后续测量，以便将带宽失配的时序分量与时序失配分离。
